01.01.2025
Обзор Набора HMS Alert 1777 - 1:48 - от Trident Model (с AliExpress!)
Этот набор был куплен у человека, который купил его 3 гада назад на AliExpress. Набор по своим характеристикам практически такой же как и на сайте drydockmodelsandparts.com, но есть некоторые изменения в расположении заготовок деталей на деревянных пластинах. Практически первая половина полностью отличается, но вторая при этом идентична. Т.е. детали все есть и все аналогичные, но расположение их на деревяшках другое. В остальном, металлические детали и комплектация в целом такие же.
Коробка имеет габариты - 63 х 23 х 9 см, и вес до 5 кг.
Состоит из: отдельных пакетов с деталями корпуса и стапеля; коробки с металлическими деталями, рейками и цилиндрическими заготовками, латунной проволоки и пакета с инструкцией, наклейками и чертежами. Все засунуто так, что если вытащить, обратно всунуть не получится))) Все детали в наличии и без повреждений.
Металлические детали без изъянов, хорошего качества и все в наличии. Пока не распечатывал, позже покажу подробнее.
Итак, по порядку, начнем с чертежей.
Масштаб 1:1 к модели, и это хорошо, но во-первых сложен он был во много раз (пришлось гладить утюгом) и во-вторых, вот кто придумал синим по голубому рисовать? Читабельности практически нет, потому я буду сканировать и распечатывать черным по белому, добавляя чертежи с анатомии. Но об этом будет отдельно целый раздел посвящен.
С наклейками, что на фото слева, тоже все ясно. Они как ориентиры будут клеится на детали для правильной их шлифовки.
А вот инструкция на китайском))) И мне пришлось перевести англоязычную на понятный мне язык, которая была у меня в PDF формате. Вначале я конвертировал ее в Word, и с помощью СhatGPT поштучно переводить каждый текст, так как автоматический перевод выдавал полную ахинею.
Единственная польза от китайской инструкции - это визуализация положения деталей на пластинах, так как первая половина кардинально отличается от англоязычной версии.
_______________________________________
Итак, теперь подробнее о деревянных материалах.
Начнем с деталей стапеля. Все они размещены на 4х больших (М7, М8, М9, М10), и одной маленькой пластине (последняя ниже на фото, М11).
Из всех этих деталей собирается стапель, в котором собирается практически весь корпус корабля.
Раньше в наборах такого не было и приходилось все собирать на коленке и был соответствующий результат. Я очень рад, что прогресс не стоит на месте и производители упрощают жизнь моделистам.
_______________________________________
Далее пластины с кондукторами.
Эти пластины, как детали стапеля, выполнены не из массива дерева, а из прессованной струшки (ДВП), но достаточно прочной. Ниже на фото пластина (М11) из набора стапеля, М12 - кондуктор для сборки киля и остальные - это кондуктора для сборки шпангоутов.
В целом, ничего сложного. М12 - это шпон в котором вырезаны контуры деталей киля.
При сборке оригинальных деталей они должны подгоняться и вставляться в соответствующие места этого кондуктора. Очень удобно и практично!

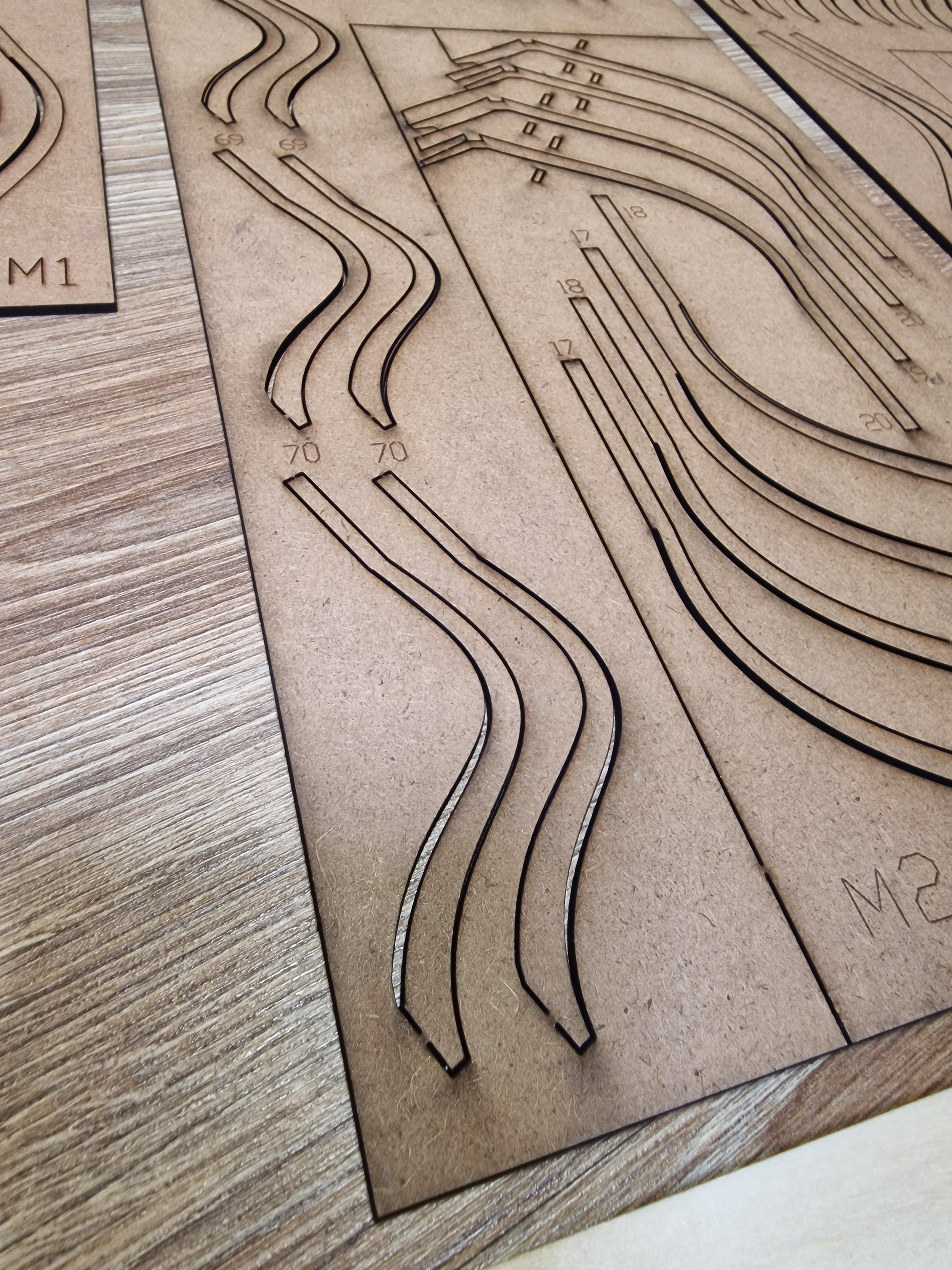

С пластинами М1, М2, М3, аналогичная ситуация. Они нужны для правильной сборки шпангоутов и придания им правильного профиля.
_______________________________________
Полностью аналогичная ситуация с пластинами М4, М5, М6.
На некоторых есть еще фрагменты стапеля.
На других - удерживающие зажими.
А на пластине М13 размещены кондуктора, по которых обрезаются шпангоуты и проводится линия бархоутов и пр. Она как и М12 выполнена из шпона.
Производители очень заморочились с этими всеми приспособлениями и это очень упрощает сборку модели! Мало того, что упрощает, все эти "Джиги" позволяют делать все четко и точно, что уменьшает шанс накопления ошибок, которые появляются в самом начале.
Вкратце я пробежался по деревянным деталям, которых не будет на корабле, но без которых невозможно его собрать... А ниже расскажу подробнее о тех, из которых и будет состоять модель. Вот так выглядит "Корабль. Начало" )))
