Обзор постройки HMS Alert 1777 _часть 23. Основания III
Далее на очереди - третья пара силовых досок. По анатомии это скорее всего - Upper strake of thickstuff footwaling, но по толщине и ширине доски из набора - это сочетания вышеупомянутого и Thickstuff over first futtock heads. (чтобы это не значило)))
Лучше подгонять их тоже cпереди.
По прежнему помним, что доска крутится спиралью и нужно делать скос, чтобы вот так прижать без щели. И стык попал как на фото.

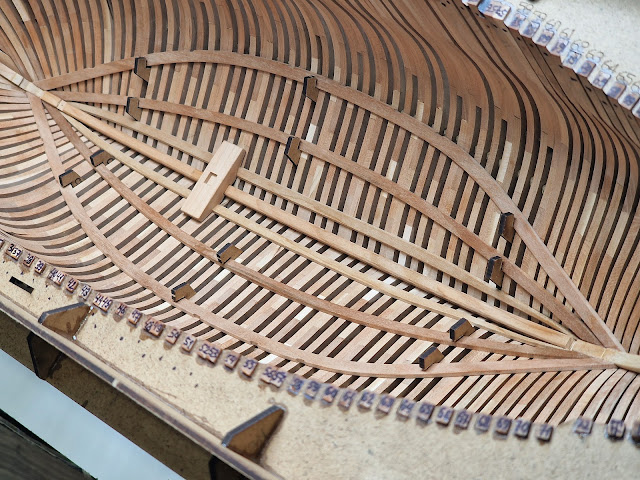

Но нужно учитывать очень в даный момент. В наборе есть позиционер (деталь CL 46). Нужно, чтобы эта деталь прошла между 22м и 23м шпангоутами и попала в паз для 3го бимса нижней падубы. То есть нужно подгонять спереди доску так, чтобы это произошло!
Ну а сзади, аналогично, тоже обрезаем пока не состыкуем со второй парой силовых досок. опять же не забывая про скос.
Кстати, до этогоя клеил доски без разогрева, воды, пара или утюга. Но с в этой ситуации доски идут по винту и сложно долго удержать такое напряжение. Потому я вначале придал доскам правильную форму.
Только концы досок окунул на минуту в кипяток и сразу же горячим утюгов проводя по плоскости я скручивал доску винтом и немного изгибал. Но нужно не переусердствовать, иначе можно сломать ее. Затем обязательно нужно пройтись наждачной бумагой, потому как от воды подымается ворс.

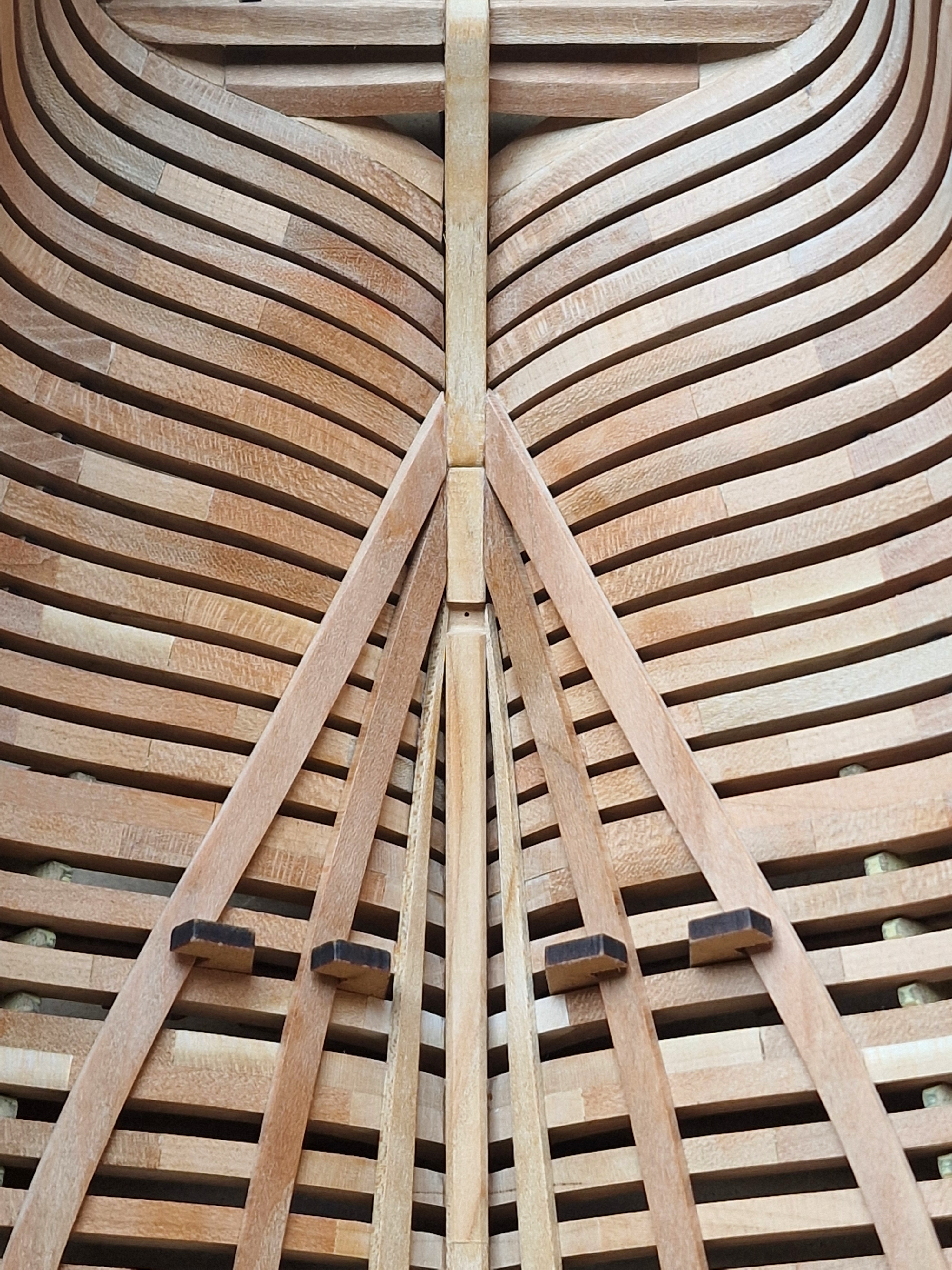

Метод фиксации по прежнему тот же. Точечно ПВА на каждый шпангоут и СА по краям. Прижимаю края, пока супруга помогает держать среднюю часть, и потом еще удерживаю 5 минут и готово. Нет ни потеков от клея, и все держится без нареканий. И вот результат.
На вид как дольки лимона, или карамболь, или дыня... ну короче, что-то съедобное напоминает)))
На очереди Breast hooks и верхняя пара силовых досок - Beam shelf \ Deck clamp (что по факту скорее всего по набору идут как одна доска). Не переключайтесь!
26.05.2025
В дополнение к прошлому посту добавлю.

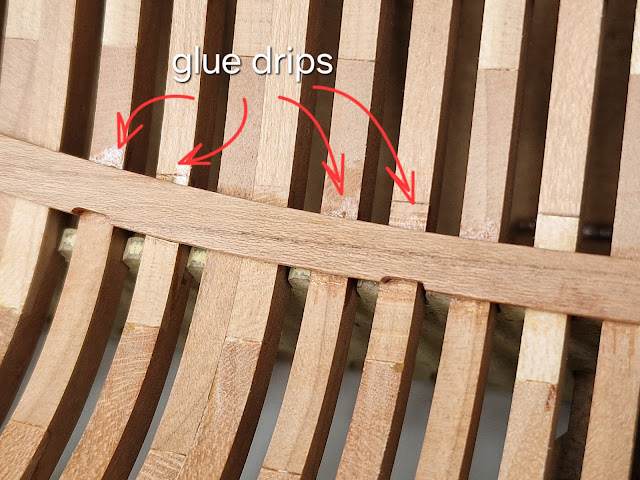

Так как на одиночный шпангоутах клея не много - есть риск, что при шлифовке шпангоут может отклеится. Потому я одиночный шпангоуты доклеил очень жидким СА.
Техника простая. Нужно использовать специальный тонкий носик и наносить клей в угол между деталями, чтобы клей капиллярно проникал между деталями и таким образом при застывании склеивал их. Чтобы ускорить процес можно использовать аерозольный активатор для СА клея.
Я работал аккуратно, но специально нанес много в одном месте, чтобы показать, что клей можно без проблем убрать скальпелем и мелкой наждачной бумагой. И при нанесении масла - не будет видно вообще, что там когда-то был клей.
Техника устранения клея. Нужно плоскостью прчмого скальпеля скаблить по остаткам клея. Финашно полируя наждачной бумагой. И вот вам результат. Как ничего и не бывало.
Лучше нанести очень мало, но дважды, чем один раз но много и залить все вокруг.
Итак, продолжаем. На очереди верхний пояс, который будет удерживать бимсы основной палубы. Сначала нужно подготовить заготовки...
Затем я сделал шаблон из тонкой рейки и согнул ее по профилю настоящей заготовки.
Это нужно для того, чтобы понять, влезут ли все 3 склеенный части в их уготованное место.
И самое главное - нужно было проверить, правильно ли становится доска и совпадают ли пазы позиционера.
Нужно чтобы шаблон CL47 попал между 22м и 23м шпангоутами и поместился в паз силовой доски. Это же я буду проверять еще раз с настоящими деталями.
Так же нужно не забывать о контрольных точках. Сзади ...
Деталь должна стать так, чтобы до бимса было 2 мм.
Именно такой толщины деталь 80 (EL или DL в инсрукции опечатки).
А спереди нужно сделать клин, чтобы деталь правильно села на место.
Затем я склеил все 3 части каждой доски СА гелем на ровной изолированной плоскости...
... и отполировал поверхности.
Затем, чтобы доски не треснули - нужно было их замочить в кипятке на 15 минут (может и больше, не помню).
Я использовал протвень с плиты. И важно, чтобы от температуры и изгиба не разошелся клей - я место, где было сочленение зажал зажимами. (один момент - изолируйте зажимы чем либо, иначе могут остаться следы в воде от метала на дереве!).
Затем я убрал излишки воды и поместил детали в корпус изгибая очень аккуратно, упирая в деталь напильники для первичной стабилизации.
Затем я фиксировал в нескольких местах с равным интервалом пластиковыми зажимами (стяжками).
Снаружи они держались за клиновидные деревянные брусочки. Если смещать брусочек с тонкой в толстую сторону можно контролировать степень натяжения стяжки.
Забыл упомянуть!!! Это все мы делаем БЕЗ КЛЕЯ!!! И вот почему!
Согласно позиционеру СД 47 бимс должен стоять определенным образом и я увидел, что доска сдвинута на 1 мм назад. И я понимал, что так может (и должно было) быть, потому я срезал спереди 1 мм доски по месту...
Ослабил все зажимы и сдвинул на 1 мм доску вперед.
И теперь шаблон CL47 проходить между 22м и 23м шпангоутами и проходит в паз для 4го бимса.
Что является правильным положением...
Читать далее >>>
