| Я начал совсем короткий проектик, чтобы немного отвлечься от других моих проектов-"долгостроев".
Итак, ПОМОРСКИЙ КОЧ - уникальное полярное судно допетровского времени. Созданный поморами коч стал единственным в мире судном эпохи великих географических открытий, приспособленным к плаваниям в ледовой обстановке. Благодаря кону, русские промышленники и землепроходцы смогли начать освоение Северного морского пути, колонизовать обширное пространство Севера, осваивать новые поселения за полярным кругом. Однако к нашему времени сохранились только письменные упоминания о коче, но остается неизвестным точный вид судна и его конструкция.На основе археологических раскопок и научных исследований последних лет предложена программа реконструкции русского коча и подготовки исторического эксперимента по плаванию на воссозданном судне. Реализация данной программы позволит поставить русский коч в ряду таких уникальных явлений всемирного наследия, как воссозданный Туром Хейердалом бальсовый плот «Кон-Тики» и папирусная лодка «Ра».
Коч – судно, созданное русскими поморами, жившими на берегах Белого моря. Особенности конструкции судна делали его уникальным по способности преодолевать большие расстояния в водах арктических и субарктических районов Евразии, ходить в сложной ледовой обстановке. Обте-каемый корпус судна способствовал его выжиманию на поверхность при ледовом сжатии, а особая форма днища и боковые кили позволяли перетаскивать корабль волоком. Существовало несколько типов кочей, но ни один из них не сохранился до нашего времени. - цитаты из книги "Коч — русское полярное судно: проблемы сследования и реконструкции"
При постройке модели я использую эти чертежи из журнала "Моделист-Конструктор" 1973, №10
Материалы традиционные: корпус - груша светлая и розовая, бамбук на рангоут.
Сообщение отредактировал IgorSky - Среда, 12.08.2015, 14:33 |
| |
| |
| IgorSky | Дата: Среда, 12.08.2015, 14:21 | Сообщение # 2 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline

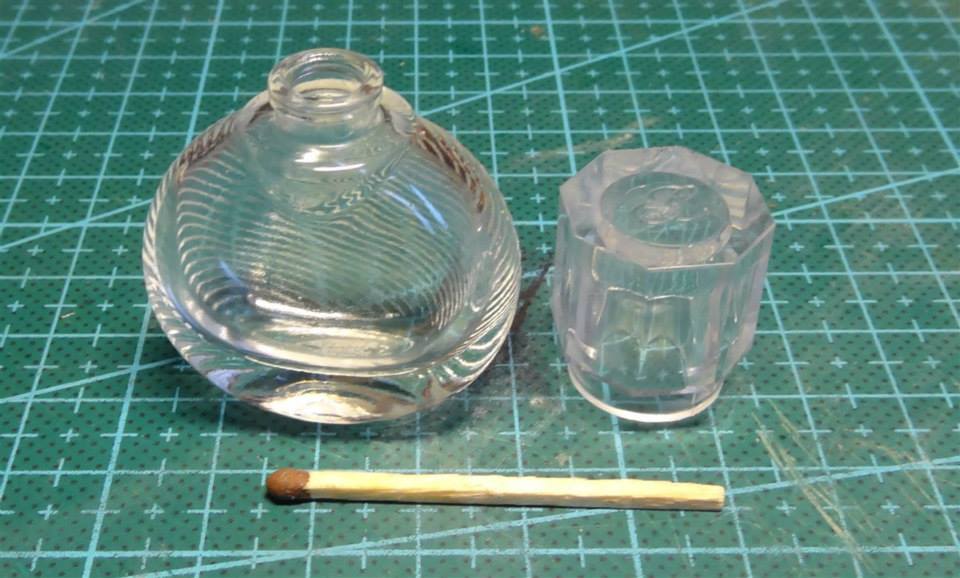

| Кстати, второй причиной, подвигнувшей меня на этот проектик, был этот подаренный флакончик из-под духов:
|
| |
| |
| IgorSky | Дата: Среда, 12.08.2015, 14:28 | Сообщение # 3 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Итак, начинаем с изготовления палубы-верхней части корпуса и нижней подводной части корпуса
Эту технологию я применяю, когда размер модели не позволяет выполнить настил палубы традиционным способом.
Корпус модели разделен на две части, т.к. предполагается поместить коч в "море".
|
| |
| |
| IgorSky | Дата: Среда, 12.08.2015, 14:49 | Сообщение # 4 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline

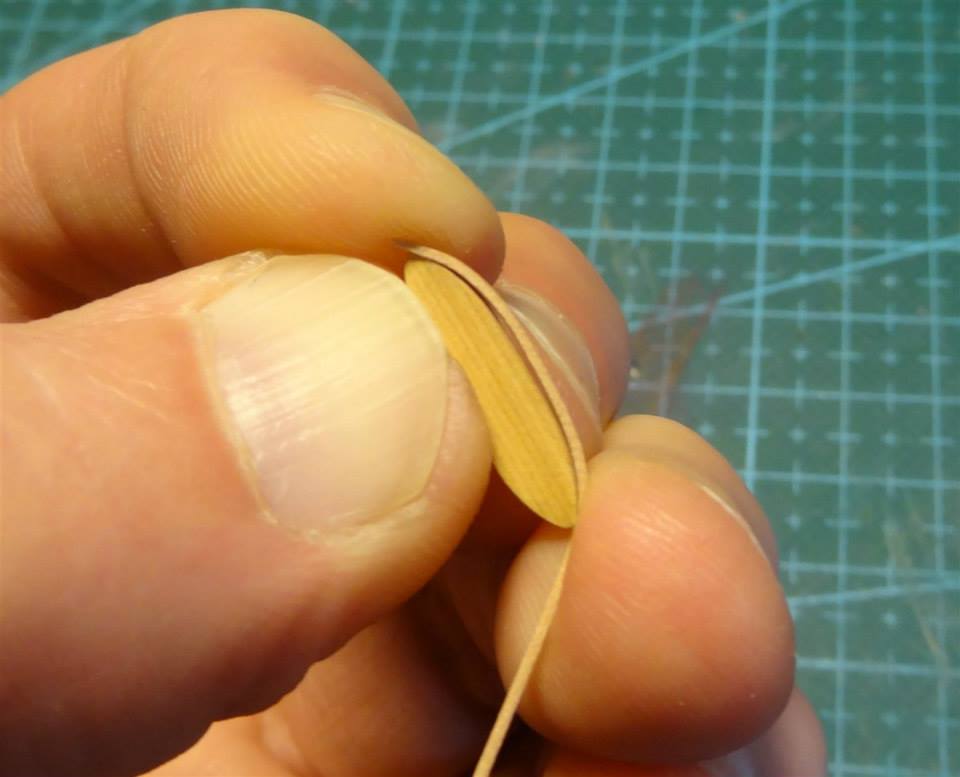

| Следующий этап - обшивка корпуса рейками.
Технология простая - вымачиваем, гнем, сушим, клеим, сушим, обрезаем лишнее.
Первая рейка клеится по самому краю боковой поверхности корпуса-палубы и служит еще и нижней доской фальшборта.
Сообщение отредактировал IgorSky - Среда, 12.08.2015, 15:49 |
| |
| |
| IgorSky | Дата: Среда, 12.08.2015, 16:08 | Сообщение # 5 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Подобным способом приклеиваем остальные доски обшивки, не забыв вклеить форштевень и ахтерштевень.
|
| |
| |
| IgorSky | Дата: Среда, 12.08.2015, 16:10 | Сообщение # 6 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Теперь можно приступать к рангоуту и разным палубным элементам
|
| |
| |
| sfinx | Дата: Среда, 12.08.2015, 18:49 | Сообщение # 7 |
 Капитан I ранга
Группа:
Моделисты Родоначальники
Сообщений: 992
Поблагодарили: 16 раз
Репутация: 29 ±
Имя: Оля
Страна: Украина
На борту с: 19.10.2012
Статус: Offline
|  ОГО - вот это ювелирная работа!
Просто безподобно! Целый коч в бутылочке от духов?
Мне бы хотелось увидеть ваши инструменты? При таком маштабе корабля, какте же тогда инструменты можно применять, что бы его не сломать?

|
| |
| |
| Sadko | Дата: Среда, 12.08.2015, 21:20 | Сообщение # 8 |
 Контр-адмирал
Группа:
Модераторы
Сообщений: 1309
Поблагодарили: 19 раз
Репутация: 34 ±
Имя: Виталий
Страна: Украина
На борту с: 27.10.2012
Статус: Offline
| Впечатляет
С уважением, Виталий.
Канатная мастерская: Изготовление тросов на заказ

|
| |
| |
| IgorSky | Дата: Четверг, 13.08.2015, 10:15 | Сообщение # 9 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Спасибо, Оля и Виталий!
Инструменты, которые я использую при изготовлении моделей, в общем-то, обычные: скальпель со сменными лезвиями, шкурники со сменными шкурками разной зернистости, напильники и надфили, сверла и т.д.
При сборке внутри бутылки тоже пользуюсь достаточно простыми инструментами, хотя буквально неделю назад получил наборчик медицинских зажимов, но еще не опробовал его в действии
Я в FB пополняю свою галерею инструментов и материалов для SiB - https://www.facebook.com/igor.br....&type=3
|
| |
| |
| IgorSky | Дата: Четверг, 13.08.2015, 10:22 | Сообщение # 10 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Небольшое вчерашнее обновление.
Две палубные помпы:
Помпы, шпиль, лодка на палубе - это как бы само собой, но БОЧКИ?!?!?... на палубе должны быть БОЧКИ! и точка!!! )))
|
| |
| |
| IgorSky | Дата: Пятница, 14.08.2015, 12:15 | Сообщение # 11 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Следующее небольшое обновление
Сообщение отредактировал IgorSky - Пятница, 14.08.2015, 12:16 |
| |
| |
| IgorSky | Дата: Понедельник, 17.08.2015, 14:34 | Сообщение # 12 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Следующий этап - парус
И примерка рангоута и такелажа к корпусу
|
| |
| |
| IgorSky | Дата: Среда, 19.08.2015, 09:44 | Сообщение # 13 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline

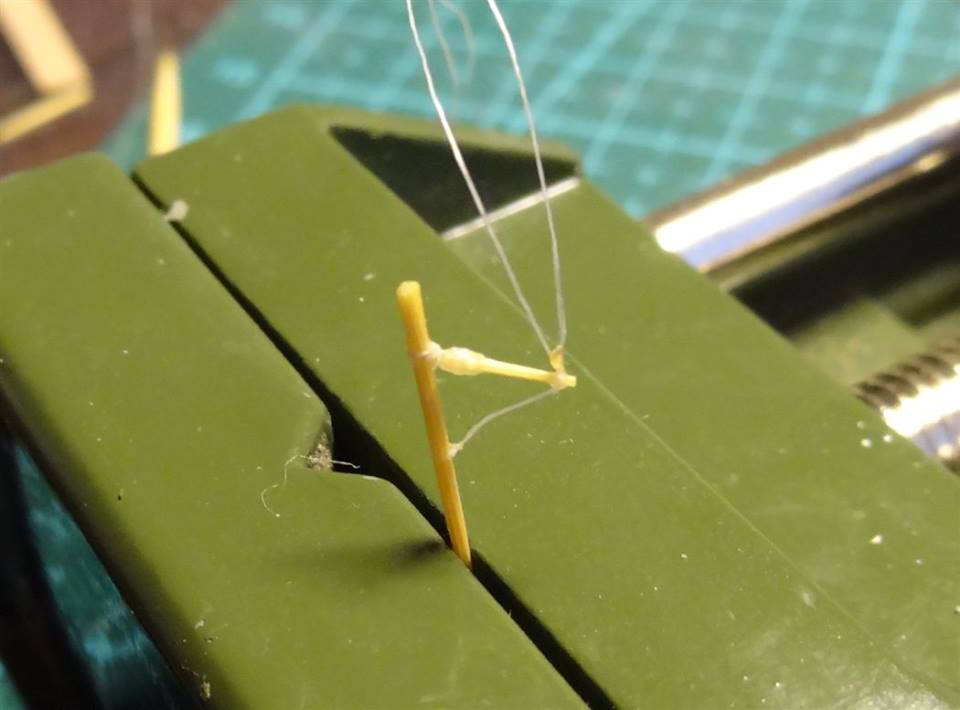

| Следующее небольшое обновление - дооснащение мачты:
|
| |
| |
| IgorSky | Дата: Среда, 19.08.2015, 09:47 | Сообщение # 14 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Пробная сборка на стенде:
|
| |
| |
| sfinx | Дата: Среда, 19.08.2015, 13:33 | Сообщение # 15 |
|
Капитан I ранга
Группа:
Моделисты Родоначальники
Сообщений: 992
Поблагодарили: 16 раз
Репутация: 29 ±
Имя: Оля
Страна: Украина
На борту с: 19.10.2012
Статус: Offline
| О вот а теперь самый интересный момент! Вопрос который меня всегда мучал! Как разобрать и так же собрать в бутылке?)))
|
| |
| |
| IgorSky | Дата: Среда, 19.08.2015, 14:40 | Сообщение # 16 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Если выходные будут свободны, то как раз этим вопросом и займусь ))
|
| |
| |
| IgorSky | Дата: Понедельник, 24.08.2015, 14:48 | Сообщение # 17 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Выходные дают возможность выполнить работы, которые требуют много времени.
Итак, продолжаем подготовку к забутыливанию модели.
Фиксируем стоячий такелаж и обрезаем концы нитей.
|
| |
| |
| IgorSky | Дата: Понедельник, 24.08.2015, 14:49 | Сообщение # 18 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Теперь можно приступать к следующему этапу - заливка "моря", помещение в него нижней части корпуса, формовка "волн".
|
| |
| |
| IgorSky | Дата: Понедельник, 24.08.2015, 15:16 | Сообщение # 19 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline

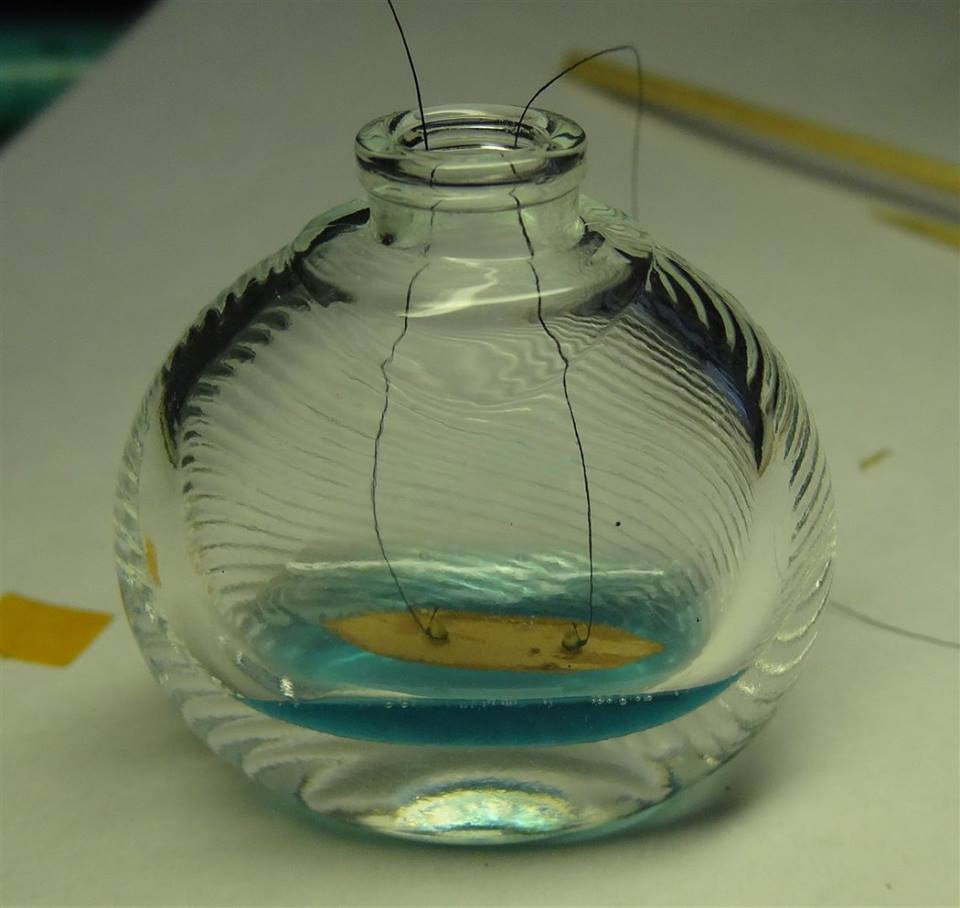

| По мере высыхания "моря" готовим верхнюю часть корпуса к "забутыливанию" - приклеиваем окончательно все палубные элементы, складываем мачту, разворачиваем парус и придаем всему этому компактную форму, позволяющую пропихнуть ЭТО через горло бутылки. ))
|
| |
| |
| IgorSky | Дата: Понедельник, 24.08.2015, 15:18 | Сообщение # 20 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Наконец, наступила очередь, пожалуй, самого волнительного этапа в кораблевбутылкостроении )) - помещение верхней части корпуса в бутылку и дальнейшие работы уже внутри бутылки.
Итак, компактно сложенный сверток пропихиваем в горло
|
| |
| |
| IgorSky | Дата: Понедельник, 24.08.2015, 15:20 | Сообщение # 21 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline

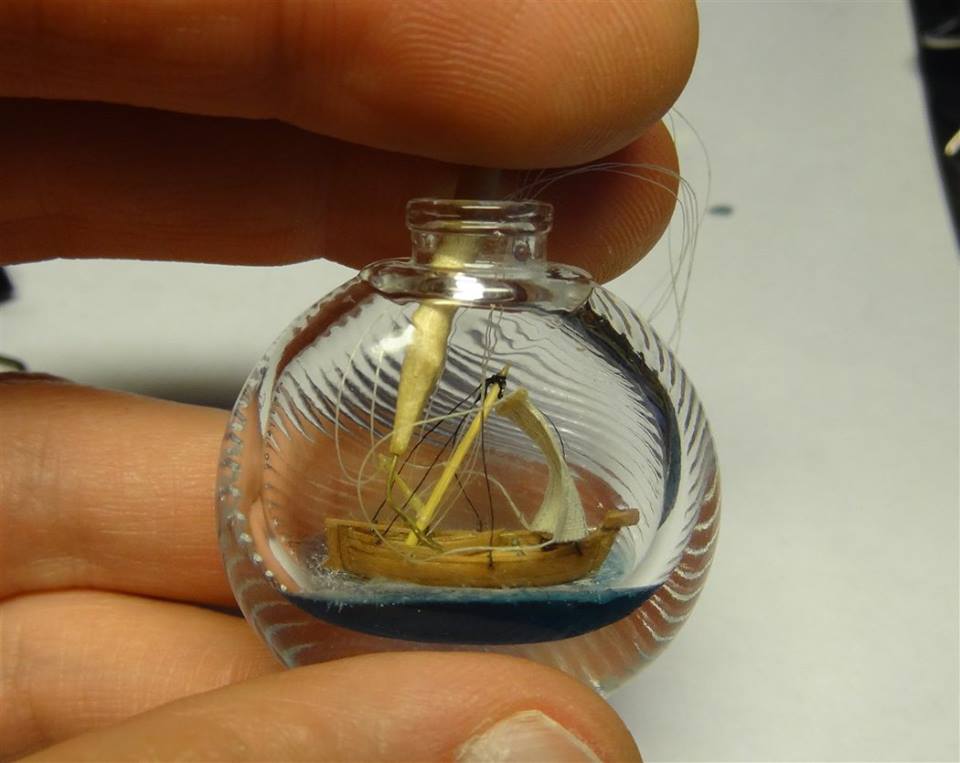

| Если предыдущая операция прошла успешно, устанавливаем верхнюю часть корпуса на нижнюю (в этом нам помогут штифты) и фиксируем их друг с другом клеем на всякий случай
Сообщение отредактировал IgorSky - Понедельник, 24.08.2015, 15:21 |
| |
| |
| IgorSky | Дата: Понедельник, 24.08.2015, 15:25 | Сообщение # 22 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Следующий этап - работа со снастями бегучего такелажа - натягиваем, фиксируем, обрезаем лишнее. Для обрезания ниток в этом проекте я сделал подходящий по размеру инструмент:
|
| |
| |
| IgorSky | Дата: Понедельник, 24.08.2015, 15:28 | Сообщение # 23 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline

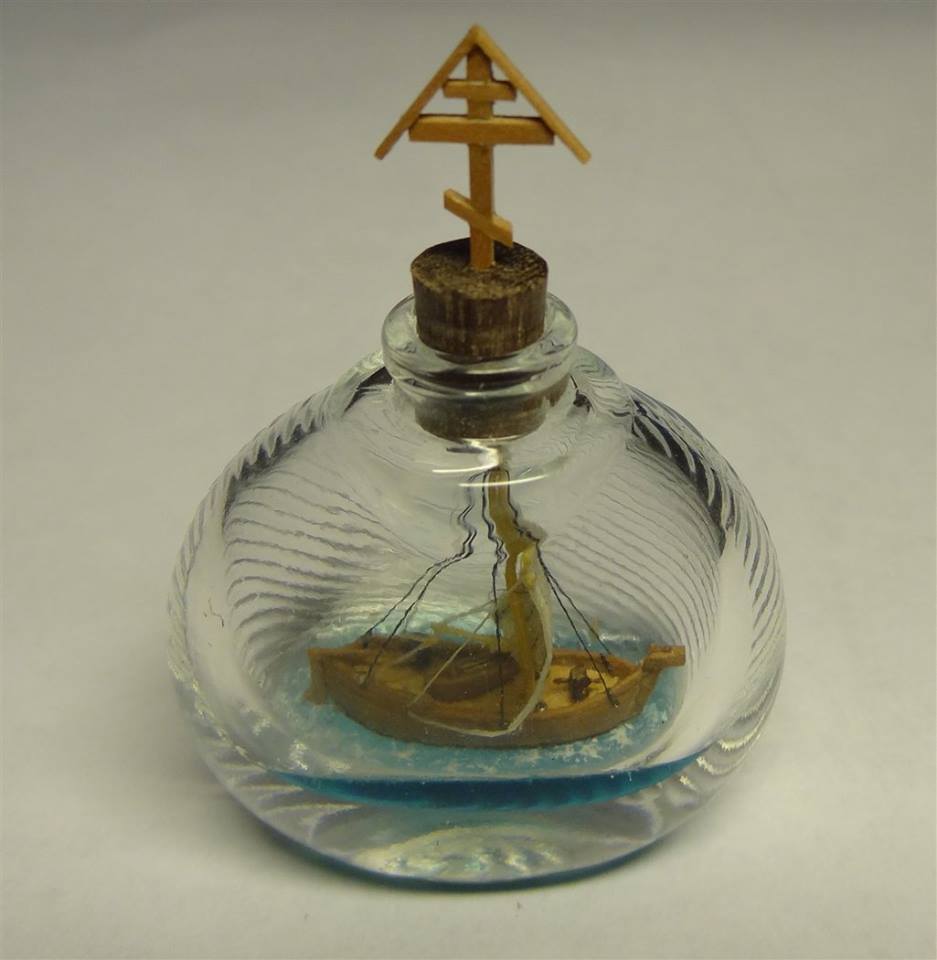

| Ну вот, корабль в бутылке! Теперь остается только закрыть бутылку пробкой и запечатать ее печатью.
Каждый раз хочется придумать что-то оригинальное с пробкой, хотя получается не всегда. На этот раз конструкция пробки настоятельно требовала что-то поместить в имеющееся пространство. Идеи были разные, но, в конце концов, я остановился на идее поставить там поморский поклонный крест. На мой взгляд, это достаточно изящно, да и в тему, раз коч поморский ))
В процессе изучения конструкции поморского поклонного креста наткнулся на симпатичную картинку коча )):
|
| |
| |
| sfinx | Дата: Понедельник, 24.08.2015, 18:51 | Сообщение # 24 |
|
Капитан I ранга
Группа:
Моделисты Родоначальники
Сообщений: 992
Поблагодарили: 16 раз
Репутация: 29 ±
Имя: Оля
Страна: Украина
На борту с: 19.10.2012
Статус: Offline
| О - все таки СПЕЦинструменты в бутылках практикуются))
Здорово вышло - учитывая что фото в несколько раз больше на мониторе чем оригинал!!!
|
| |
| |
| Sadko | Дата: Понедельник, 24.08.2015, 19:21 | Сообщение # 25 |
|
Контр-адмирал
Группа:
Модераторы
Сообщений: 1309
Поблагодарили: 19 раз
Репутация: 34 ±
Имя: Виталий
Страна: Украина
На борту с: 27.10.2012
Статус: Offline
| Цитата IgorSky (  ) Итак, компактно сложенный сверток пропихиваем в горло
Рождение ... чес слово
С уважением, Виталий.
Канатная мастерская: Изготовление тросов на заказ
|
| |
| |
| Beliy | Дата: Понедельник, 24.08.2015, 22:20 | Сообщение # 26 |
 Вице-адмирал
Группа:
Моделисты Родоначальники
Сообщений: 2718
Поблагодарили: 44 раз
Репутация: 29 ±
Имя: Александр Белов
Страна: Украина
На борту с: 24.07.2013
Статус: Offline
| Цитата Sadko ( ) Рождение ... чес слово
Больше похоже на зачатие!...  Очень красивая и интересная работа! Спасибо, было очень познавательно!
Не бойся сделать ошибку, бойся ничего не сделать...
С уважением Александр.

|
| |
| |
| IgorSky | Дата: Вторник, 25.08.2015, 14:20 | Сообщение # 27 |
|
Лейтенант
Группа:
Моделисты
Сообщений: 172
Поблагодарили: 7 раз
Репутация: 9 ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
| Спасибо за отзывы, друзья!
Итак вчера была поставлена точка в этом проекте, точнее печать ))
 Добавлено (25.08.2015, 13:20)
---------------------------------------------
Оля, это был не совсем уж и СПЕЦ инструмент. Разного рода крючочки, ножи для обрезания нитей, лопаточки - это обычное дело в судовбутылкостроении ))
Но есть и действительно СПЕЦ инструмент ))
|
| |
| |
